Tovarna avtomobilskih kalupov združuje načrtovanje, ki ga poganja Moldflow, in validacijo na ključ, da bi zagotovila visoko natančen kalup za brizganje avtomobilskih odbijačev za globalne proizvajalce originalne opreme.
Za programe proizvodnje osebnih vozil z velikim obsegom proizvodnje mora kalup za avtomobilske odbijače iz naše tovarne avtomobilskih kalupov zagotavljati ponovljivo natančnost, hitre cikle in kakovost površine razreda A. JinYi Mold, velik proizvajalec avtomobilskih kalupov z 25-letnimi izkušnjami, je zasnoval rešitev za brizganje avtomobilskih odbijačev, ki združuje analizo DFM, simulacijo pretoka v kalupu in 45–60-krožni konformni hladilni sistem. Ta kalup za zunanjost avtomobilov je namensko izdelan za doseganje vidne površine brez napak in ravnosti, ki je pred odpremo nadzorovana na ≤0,4 mm.
Optimizacija načrtovanja s simulacijo
S pregledom DFM se izpopolnijo velikost vrat, ločilna črta in prehodi debeline sten kalupa za avtomobilski odbijač.
Analiza pretoka v kalupu optimizira ravnovesje pretoka in zadrževalni tlak pri geometriji dolgega kanala, pri čemer ohranja temperaturne spremembe v območju ±2–3 °C. To zmanjša upogibanje v kalupu za brizganje odbijačev avtomobila in zagotavlja stabilno polnjenje.
Zasnova kalupa za zunanjost avtomobila je potrjena v okviru strukturiranih preizkusov kalupov T0–T3, s ciljem skrajšanja časa cikla za 15–18 %.
Kompleksna arhitektura kalupov za velike dele

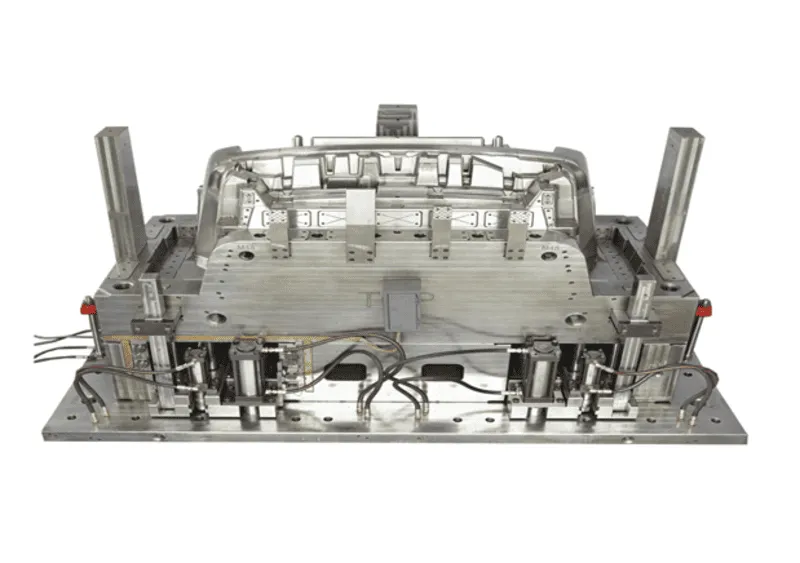

Kalup za avtomobilske odbijače uporablja konfiguracijo z dvema ploščama in sistem vročih kanalov z več kapljicami za gladko polnjenje.
Ključna inovacija: v kalup za avtomobilski odbijač je integriranih 45–60 skupin vzporednih in konformnih hladilnih kanalov. V kombinaciji z zamenljivimi vložki za območja registrskih tablic in nosilci senzorjev ta brizgalni kalup za avtomobilske odbijače pridobi fleksibilnost za prilagoditev več modelom vozil. Konformna hladilna zasnova brizgalnega kalupa za avtomobilske odbijače neposredno prispeva k 15–18 % hitrejšemu ciklu.
Kot velik proizvajalec avtomobilskih kalupov JinYi uporablja 5-osno natančno obdelavo za zanesljivo izdelavo dolgih profilov, ukrivljenih površin in integriranih senzorskih con. Vsak projekt avtomobilskih zunanjih kalupov ima koristi od te zmogljivosti obdelave.
Natančnost in kakovost površine
Uravnotežena postavitev izmeta zmanjšuje popačenja na tankostenskih delih zunanjega kalupa avtomobila.
Visokohitrostna CNC obdelava in večstopenjsko poliranje ustvarjata enakomeren sijaj na vidnih površinah kalupa za brizganje odbijačev avtomobila, s čimer dosežeta brezhibno končno obdelavo razreda A po celotnem širokem vidnem območju zunanjega kalupa avtomobila.
Pred dobavo se preveri ravnost vsakega kalupa za avtomobilski odbijač na ≤ 0,4 mm.
Validacija in zagotavljanje kakovosti
Strukturirani preizkusi kalupov T0–T3 nenehno izboljšujejo procesne parametre, s čimer se doseže 15–18-odstotno skrajšanje časa proizvodnega cikla za brizganje avtomobilskih odbijačev.
Pregled s koordinatnim merilnim strojem v polnem obsegu zajame 100–200 merilnih točk na vzorec, kar ustvari popoln digitalni zapis za vsak kalup za brizganje odbijača avtomobila.
Površinski sijaj, tekstura in kakovost varilnih linij se strokovno pregledajo, ustreznost sestave pa se potrdi na kontrolnih pripravah proizvajalcev originalne opreme. Ta strog postopek je standardni postopek za vsakega velikega proizvajalca avtomobilskih kalupov, ki služi svetovnim avtomobilskim programom.
Vsak kalup za avtomobilske odbijače, ki ga izdela naša tovarna avtomobilskih kalupov, pred odpremo prestane ta popoln postopek validacije.
Dobava na ključ s podporo tovarne avtomobilskih kalupov
Rešitev za brizganje avtomobilskih odbijačev vključuje paket dokumentacije na ključ: 2D/3D podatke o načrtovanju, poročila Moldflow in DFM, zapisnike o pregledih s CMM, certifikate o kakovosti in trdoti jekla, videoposnetke/fotografije poskusov, seznam rezervnih delov in navodila za vzdrževanje. Vsak avtomobilski odbijač je dobavljen s tem celotnim kompletom.
Naša tovarna avtomobilskih kalupov vzdržuje letno zmogljivost 280–350 kompletov avtomobilskih kalupov in upravlja 2500-tonsko preizkusno stiskalnico za kalupe. Ta infrastruktura velikemu proizvajalcu avtomobilskih kalupov omogoča podporo prilagodljivi in stabilni masovni proizvodnji v več programih.
Za vsak projekt izdelave kalupov za zunanjost avtomobilov inženirska ekipa v naši tovarni avtomobilskih kalupov nudi lokalno tehnično podporo, da se zagotovi nemoten zagon. Zanesite se na velikega proizvajalca avtomobilskih kalupov, ki vsak kalup za avtomobilske odbijače in kalup za brizganje odbijačev obravnava kot kritični program.
