Na stroške brizgalnega kalupa vplivajo številne inženirske odločitve, sprejete že dolgo pred začetkom proizvodnje. Z izbiro pravega jekla za kalupe, oceno donosnosti naložbe v sistem kanalov in optimizacijo zasnove z analizo DFM lahko proizvajalci znatno zmanjšajo naložbe v orodja.
Ta članek pojasnjuje praktične strategije, ki jih uporablja strokovnjakproizvajalec brizgalnih kalupov na Kitajskemda bi podjetjem pomagali doseči zanesljivo instroškovno učinkovite rešitve za orodja.

Kako zmanjšati stroške brizgalnih kalupov za 15–20 %: 3 profesionalne strategije kitajskega proizvajalca

V sodobni proizvodnji je nadzor nad stroški brizganja plastike ključnega pomena za vodje nabave, inženirje in ekipe za razvoj izdelkov. Mnoga podjetja domnevajo, da ceno kalupov določajo predvsem velikost ali geometrija dela. Vendar pa lahko v resnici več ključnih inženirskih odločitev, sprejetih na začetku projekta, pomembno vpliva na končno ceno kalupa za brizganje plastike.

Kot izkušen proizvajalec brizgalnih kalupov na Kitajskem je JINYI MOULD pomagal številnim mednarodnim strankam optimizirati proračune za orodja, hkrati pa ohranjati visoko zanesljivost proizvodnje. Z ustrezno izbiro materialov, učinkovitim načrtovanjem strukture kalupa in profesionalnim načrtovanjem brizgalnih kalupov lahko podjetja pogosto zmanjšajo naložbe v orodja za 15–20 % ali več.

Spodaj so tri preizkušene strategije, ki se pogosto uporabljajo v industriji izdelave kalupov.

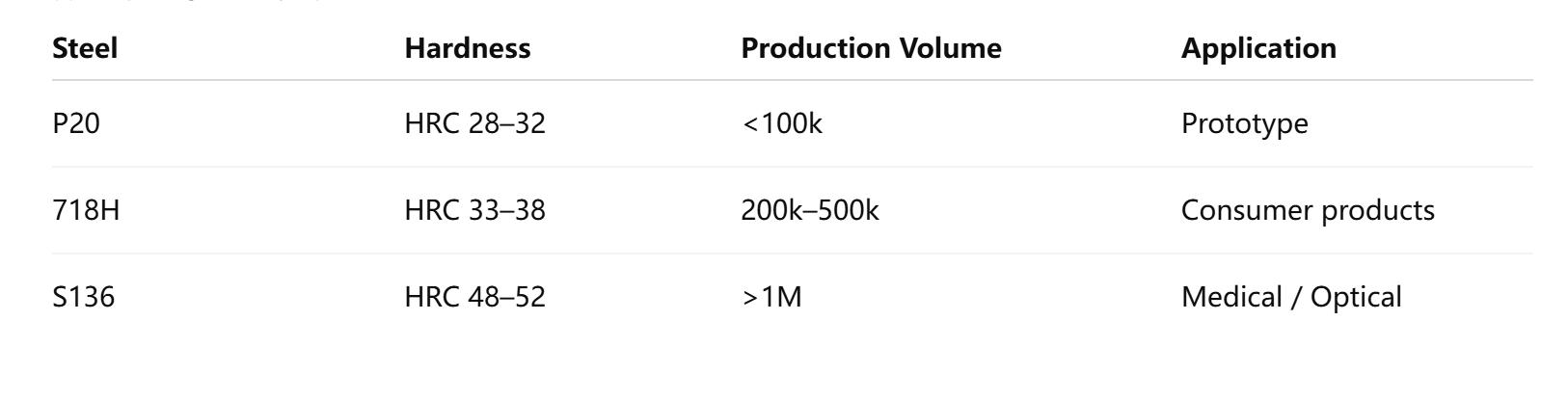

1. Izbira pravega jekla za kalupe: P20 v primerjavi s 718H v primerjavi s S136

Eden najpomembnejših dejavnikov, ki vplivajostroški brizgalnega kalupaje izbira jekla za kalupe. Izbira materiala, ki ustreza pričakovanemu obsegu proizvodnje, je bistvenega pomena za doseganje stroškovno učinkovitih rešitev za orodjarstvo.

Jeklo P20

P20 je eno najpogosteje uporabljenih jekel za brizganje plastike. Običajno je predhodno utrjeno na HRC 28–32, zaradi česar je enostavno za strojno obdelavo in relativno ekonomično.

P20 se običajno uporablja za:

• Prototipni kalupi

• Faze validacije izdelka

• Majhna proizvodnja (pod 100.000 posnetkov)

Za projekte v zgodnji fazi ali tržno testiranje P20 zagotavlja dobro ravnovesje med vzdržljivostjo in stroški orodja.

Jeklo 718H

718H je nadgrajena različica P20 in se pogosto uporablja v kalupih za srednje in visoko proizvodnjo. Običajno je predhodno utrjena na HRC 33–38 za boljšo odpornost proti obrabi.

Tipične aplikacije vključujejo:

• Ohišja za potrošniško elektroniko

• Industrijske plastične komponente

• Notranji deli avtomobilov

Za izdelke, ki pričakujejo 200.000–500.000 ciklov, 718H ponuja odlično zmogljivost, hkrati pa ohranja ceno brizgalnega kalupa za plastiko pod nadzorom.

Jeklo S136

S136 je vrhunsko nerjaveče jeklo za kalupe, znano po svoji odpornosti proti koroziji in visoki sposobnosti poliranja. Za dolgotrajno vzdržljivost je običajno toplotno obdelano na HRC 48–52.

S136 se pogosto izbere za:

• Medicinski plastični deli

• Optične ali prozorne komponente

• Visokozmogljive kalupe, ki presegajo milijon ciklov

Čeprav S136 poveča začetno naložbo v orodje, lahko njegova dolga življenjska doba zmanjša stroške vzdrževanja med množično proizvodnjo.

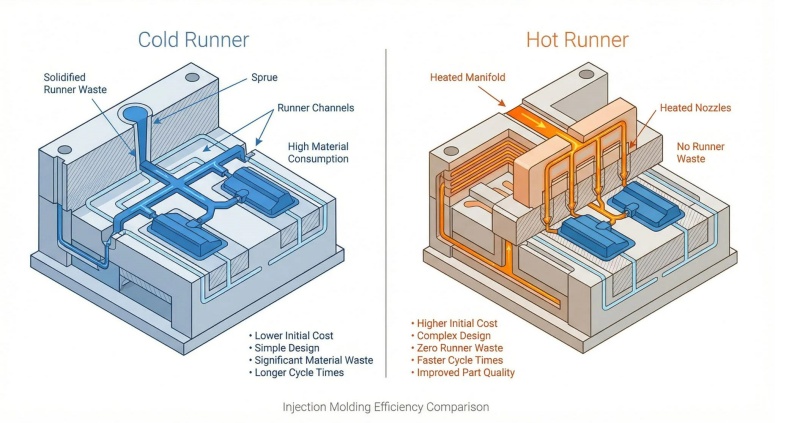

2. Hladni tekač v primerjavi z vročim tekačem: Razumevanje donosnosti naložbe

Drug pomemben dejavnik, ki vpliva na stroške brizgalnega kalupa, je sistem tekačev.

Mnogi kupci se osredotočajo le na ponudbo za orodje, vendar ima sistem tekačev pomemben vpliv na dolgoročne proizvodne stroške.

Sistem hladnega tekača

Hladnolivalni kalupi so mehansko enostavnejši in cenejši za izdelavo. Primerni so, kadar:

• Obseg proizvodnje je relativno majhen

• Plastični materiali so poceni

• Odpadke tekača je mogoče reciklirati

Vendar pa hladni ulitki v vsakem ciklu oblikovanja ustvarjajo odpadni material.

Sistem vročih kanalov

Kalupi z vročim kanalom ohranjajo staljeno plastiko znotraj ogrevanih kanalov, kar odpravlja odpadke zaradi kanalov.

Prednosti vključujejo:

• Zmanjšana poraba surovin

• Krajši časi cikla

• Izboljšana konsistenca izdelka

• Boljša združljivost avtomatizacije

Čeprav je začetna naložba v orodje višja, lahko projekti z velikim obsegom dela pogosto povrnejo dodatne stroške v 6–12 mesecih.

Preprost način za razumevanje razlike:

Hladni kanali vam danes prihranijo denar (stroški orodja), vroči kanali pa vam prihranijo denar vsak dan (proizvodni stroški).

Profesionalni proizvajalec brizgalnih kalupov na Kitajskem običajno oceni donosnost naložbe v sistem tekačev med fazo ponudbe, da strankam pomaga izbrati najbolj ekonomično rešitev.

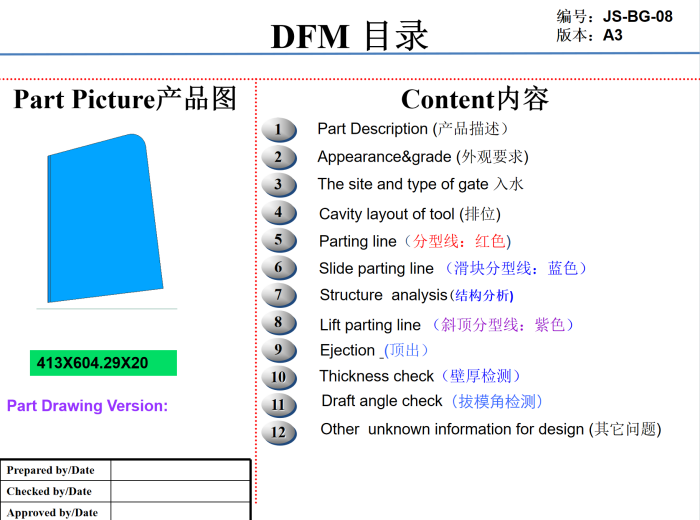

3. Analiza DFM: Skriti ključ do zmanjšanja stroškov

Številni nepotrebni stroški orodij izvirajo iz lastnosti izdelka, ki otežujejo načrtovanje brizgalnih kalupov.

Tukaj postane bistvenega pomena načrtovanje za izdelovalnost (DFM).

Značilnosti, kot so spodrezi, lahko zahtevajo dodatne mehanizme za kalupe, vključno z:

• Dvigovalci

• Drsniki

• Mehanizmi stranskega jedra

Te strukture povečajo čas obdelave, kompleksnost kalupa in dolgoročne stroške vzdrževanja.

Vendar pa lahko majhne spremembe v zasnovi včasih te mehanizme popolnoma odpravijo.

Na primer, povečanje kota naklona z 0,5° na 1,5° lahko odpravi potrebo po drsniku, kar lahko prihrani od 1500 do 3000 USD pri stroških orodja na dejanje.

Zgodnja DFM analiza pomaga proizvajalcem:

• Poenostavite strukturo kalupa

• Zmanjšajte stroške orodij

• Skrajšajte čas izdelave kalupov

• Izboljšajte stabilnost proizvodnje

Za podjetja, ki iščejo stroškovno učinkovite rešitve za orodjarstvo, je strokovni pregled DFM eden najpomembnejših korakov pred začetkom izdelave kalupov.

Tipična razčlenitev stroškov brizgalnega kalupa

Razumevanje, kam gre proračun za orodja, lahko pomaga tudi pri nadzorustroški brizgalnega kalupa.

Ta razčlenitev prikazuje, zakaj lahko poenostavitev strukture kalupa med načrtovanjem brizgalnega kalupa znatno zmanjša naložbo v orodja.

Kontrolni seznam za optimizacijo stroškov brizgalnega kalupa

Preden se lotijo ​​projekta orodjarstva, inženirji običajno pregledajo naslednje dejavnike:

✔ Izberite jeklo za kalupe glede na pričakovani obseg proizvodnje
✔ Primerjajte donosnost naložbe v hladno- in vročekanalni sistem
✔ Zmanjšajte nepotrebne pomanjkljivosti pri oblikovanju izdelka
✔ Povečajte kote nagiba za lažje izmetavanje delov
✔ Za proizvodnjo velikih količin razmislite o kalupih z več votlinami
✔ Pred izdelavo kalupa opravite profesionalno analizo DFM

Z upoštevanjem teh korakov lahko znatno zmanjšate skupno ceno kalupa za brizganje plastike in hkrati izboljšate učinkovitost proizvodnje.

Pogosta vprašanja: Stroški in orodja za brizganje

Koliko stane brizgalni kalup?

Cena brizgalnega kalupa se razlikuje glede na zahtevnost in velikost.

Tipični razponi so:

Sodelovanje s profesionalnim proizvajalcem brizgalnih kalupov na Kitajskem lahko pogosto zmanjša stroške orodij, hkrati pa ohrani visoko kakovost.

Zakaj se mnoga podjetja odločajo za proizvajalce kalupov na Kitajskem?

Kitajska ima enega najbolj razvitih ekosistemov za proizvodnjo kalupov na svetu. Prednosti vključujejo:

• Usposobljeni inženirji kalupov

• Napredna CNC in EDM oprema

• Učinkovite dobavne verige

• Konkurenčni proizvodni stroški

Ti dejavniki omogočajo kitajskim podjetjem, da ponujajo zanesljive in stroškovno učinkovite rešitve za orodja za stranke po vsem svetu.

Ali lahko DFM resnično zmanjša stroške kalupa?

Da. Številni projekti kalupov lahko z izboljšavami DFM zmanjšajo stroške brizgalnih kalupov za 10–20 %.

Optimizacija kotov nagiba, debeline sten in spodrezanih struktur lahko odpravi drage mehanizme za kalupe in poenostavi proizvodnjo.

Zaključne misli

Zmanjšanje stroškov brizganja kalupov ne pomeni izbire najcenejšega dobavitelja. Namesto tega zahteva pravilne inženirske odločitve že v zgodnji fazi projekta.

Pravilna izbira jekla za kalupe, ocena donosnosti naložbe v sistem tekačev in profesionalna analiza DFM lahko znatno izboljšajo ekonomičnost projekta orodjarstva.

Kot profesionalni proizvajalec brizgalnih kalupov na Kitajskem, JINYI MOULD pomaga globalnim strankam razvijati zanesljive in stroškovno učinkovite rešitve orodij, prilagojene njihovim proizvodnim potrebam.

Če razvijate nov plastični izdelek, dobrodošli napošljite svoje 3D-risbe naselina@jy-mould.comda prejmete brezplačen predlog za DFM od naše inženirske ekipe.
